伯翔科技依据三相电路瞬时无功功率理论研制Active滤波补偿器系列产品。新型Active滤波补偿器同传统LC滤波补偿器比较，治理电源质量效果好，主要可以同时滤除多次及高次谐波，不会引起谐振。Active滤波补偿器通过电流互感器检测负载电流，并通过内部DSP计算，提取出负载电流中的谐波成分，然后通过PWM信号发送给内部IGBT,控制逆变器产生一个和负载谐波电流大小相等，方向相反的谐波电流注入到电网中，达到滤波的目的。
采用先进的指令电流检测电路，功能主要是从负载电流中分离出谐波电流分量和基波无功电流，然后将其反极性作用后产生补偿电流的指令信号。电流跟踪控制电路的功能是根据主电路产生的补偿电流，计算出主电路各开关器件的触发脉冲，脉冲经驱动电路后作用于主电路。这样电源电流中只含有基波的有功分量，从而达到消除谐波与进行无功补偿的目的。根据同样的原理，电力有源滤波器还能对不对称三相电路的负序电流分量进行补偿。
国际标准
EN 50091-3, EN 61000-6-2, EN55011, EN 50178:1997, IEC 62040-3, IEC 50178:1997, AS 62040-3（VFI SS 111）, CISPR11
国家标准
GB/T14549-93《电能质量：公用电网谐波》
GB/T15543-1995 《电能质量：三相电压允许不平衡度》
GB/T15945-1995 《电能质量：电力系统频率允许偏差》
GB/T12326-2000 《电能质量：电压波动和闪变》
GB/T12325-2003 《电能质量：供电电压允许偏差》
GB/T18481-2001 《电能质量：暂时过电压和瞬态过电压》
GB/T15576-1995 《低压无功功率静态补偿装置总技术条件》
GB7625.11998 《低压电气电子产品发出的谐波电流限值》
GB4208-93 《外壳防护等级的分类》

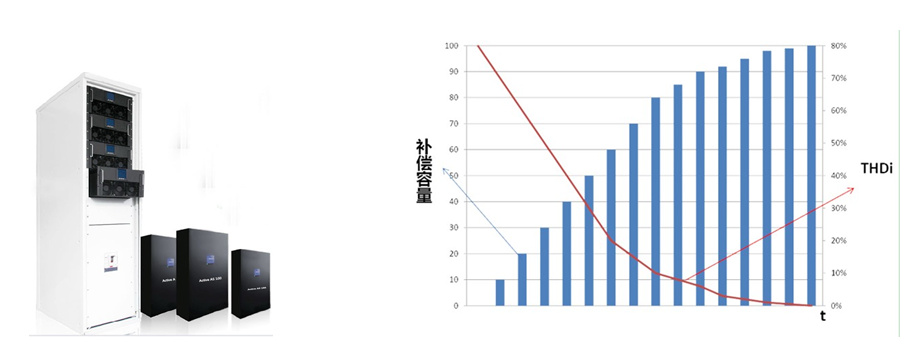

模块化系统，智能FTT设计，自动适应配电系统的阻抗特性和神经网络，Active阶梯式递增发出补偿电流，在5分钟内达到额定容量戒系统需要的补偿容量。在某一次谐波电流发现谐振点，滤波器停止对当次谐波的补偿，容量用于补偿其他无谐振的谐波电流，实现即是无谐振稳定系统，补偿效果达到THDi≤5%的效果。

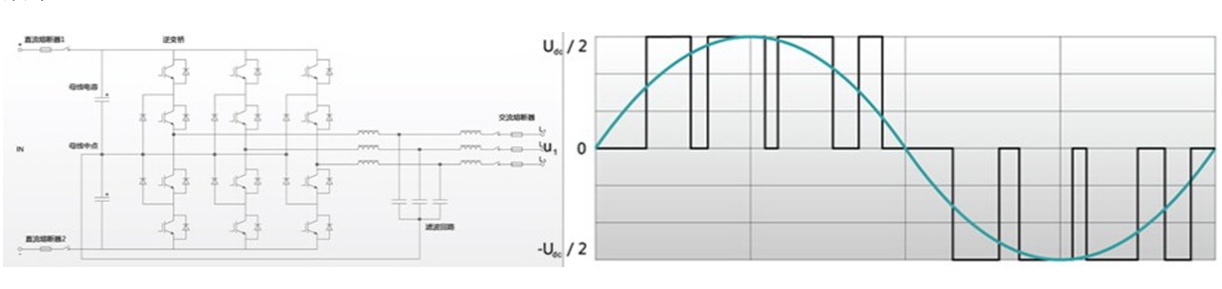

二极管箝位三电平拓扑:二极管箝位三电平拓扑的优势在于，各个开关管承受的反向电压为直流母线电压的一半，可以用较低电压等级的开关管，组成较高电压等级的变流器。与传统的二电平逆变器相比，三电平输出的电压阶梯波形使得补偿电流更逼近于正弦波。采用三电平技术易于模块化设计，功率密度更小，系统稳定性更高。采用三电平技术可以降低开关频率。实现了高功率密度，缩小Active体积。

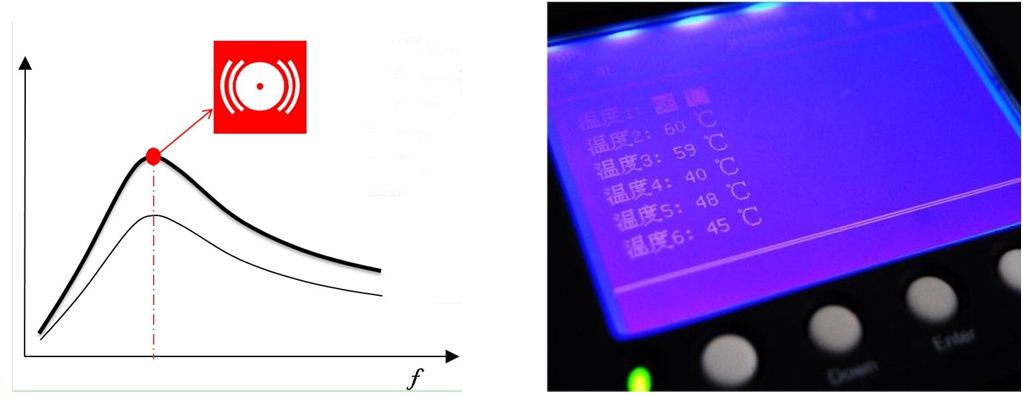

谐振监测，实时监测系统阻抗，一旦发生谐振，Active自动关闭停止输出补偿电流，15秒后若系统阻抗变化（往哪个方向变化）则重新投入补偿。若5分钟内出现3次谐振现象，则Active自动关机，待重新调试。
温度监测，多种技术检测谐振保障稳定。实时监测ABC三相发热器件IGBT和电感温度，当系统发生谐振，温度过高时会发出过温警报，自动关闭停止补偿。
适应极端电压环境，充分考虑不同的行业应用需求，适应-40%~20%电压工作范围，可适应极端电压环境。

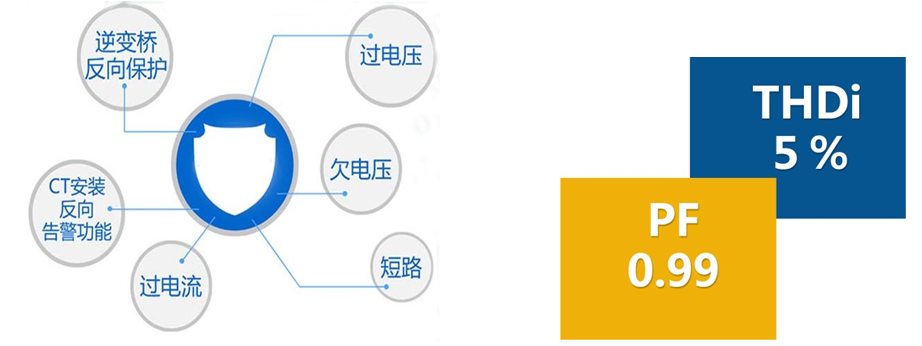

完整保护，具备完备的保护功能，确保正常工作和异常工况下都不会对供配电系统及系统内其他设备造成任何影响。设备具有各类保护功能（过电压、欠电压、短路、过电流、逆变桥反向保护等），以及CT安装反向告警功能。

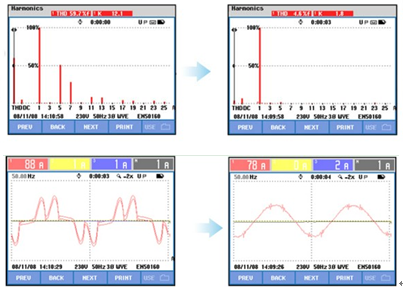

一站式补偿方案，PF≥0.99 ，THDi≤5%的一站式电能质量补偿方案。可同时滤除 2-50次谐波电流，或根据需要有选择的设置谐波电流的补偿次数及各次谐波的补偿率。具有谐波补偿、功率因数补偿和三相不平衡补偿等多种补偿功能，用户可根据需要自行选择设定补偿功能。
具有额定容性额定感性双向补偿、谐波补偿功能、10MS快速响应速度、良好的电压支撑性、平均无故障时间（MTBF）大于10万小时、补偿容量即为安装容量等优势。

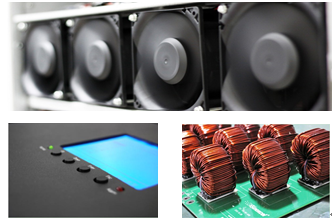

独立风道，独特的空间、散热设计。将精密元器件放入隔断环境，隔绝环境粉尘粘附，使元器件能够在各种恶劣的空气介质下运行。根据各类元器件不同的环境适应性，定制化设计精密电子元器件与易发热器件的分层布局结构。将易发热器件放入配置独立风腔及大散热孔的散热腔体内，有效降低机器故障率。极致稳定与免维护产品设计。
人机交互，全彩色，大尺寸，用户清晰了解系统电能质量状况采用8英寸全彩液晶触摸屏，人机交互界面友好，方便用户实时查看操作。也可通过数据线或网线与计算机进行通讯，在计算机终端安装丏用的后台监控软件，即可实现对有源滤波器的远程操作和控制。

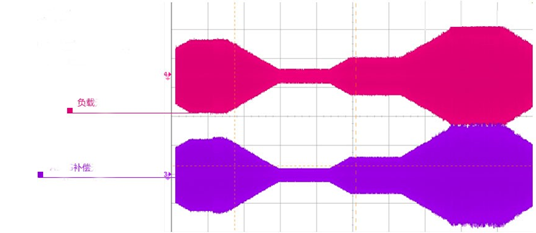

快速响应，DSP控制，迅速响应系统变化。采用DSP全数字化控制系统，即时响应负载变化，自动连续调节补偿量。

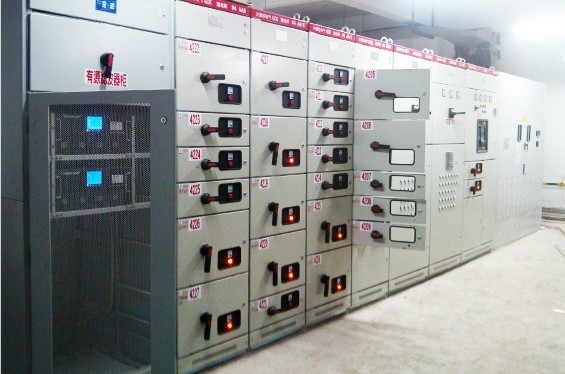

易于集成于配电柜，融入整体的配电系统设计。方便集中补偿应用，柜体与低压配电系统维持一致外观，使配电房干净整洁。提供配电指引，用户可选择自行制作配电柜。
| 技术参数 | 技术指标 |
|---|---|
| 电网电压 | 400V；480V；690V (-30% -- ＋10%） |
| 电网频率 | 45Hz ～ 63Hz |
| 可并联台数 | 不限 |
| 整机效率 | ≥97% |
| 电网结构 | 三相三线，三相四线 |

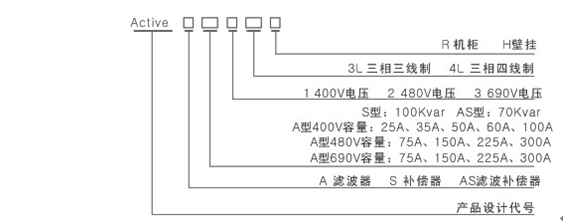

| 相线额定补偿电流 | A /AS型 25A / 35A;50A / 60A;75A / 100A;200A ～ 600A |
| 中线额定补偿电流 | A /AS型 75A / 105A;150A / 180A;225A / 300A;600A ～ 1800A |
| 单块额定补偿容量 | AS 型 70kvar S 型 100kvar |
| 滤波范围 | 2 ～ 50次 (S型不支持) |
| 滤波次数选择 | 2 ～ 50次可选 (S型不支持) |
| 滤波程度 | 2 ～ 50次可选 (S型不支持) |
| 滤波能力 | THDi(电流畸变率)＜5% (S型不支持) |
| 目标功率因数 | 从-1 ～ 1可调 (A型不支持) |
| 快速响应时间 | ＜100μs |
| 全响应时间 | ＜10ms |
| 噪声指标/单模块 | ＜70dB |
| 冷却模式 | 智能风冷 |
| 控制算法 | FFT算法、智能FFT算法、瞬时无功算法 |
| 开关频率 | 20kHz |
| 谐波补偿 | A型 AS型支持 |
| 无功补偿 | S型 AS型支持 |
| 不平衡补偿 | 支持 |
| 通讯接口 | Rs485，网口 |
| 通讯协议 | 电总协议，Modbus协议、TCP/IP |
| 保护功能 | 过压保护、欠压保护、短路保护、逆变桥反向保护、过补偿保护 |
| Ct监测告警 | 有 |
| 故障报警 | 有，最多报警记录500条 |
| 监控 | 模块监控，集中监可控选配件 |
| 固定方式 | 机架式、壁挂式、模块为后进线、机柜均为上进线或下进线 |
| 海拔高度 | ≤1500m，1500～4000m 之间，根据国标每增加100m，功率降低 |
| 运行温度 | A型/AS型 -5℃ ~ +45℃ S型 -10～40(°C) |
| 相对湿度 | 最大95%，无凝露 |
| 防护等级 | IP20，其余IP等级可定制 |
| 资质认证 | CE、信息产业部检验报告、电力工业部试验报告、IEEE 61000、GJB、CE101和CE102测试 |
| 遵循标准 | IEEE519、IEC 61000-3-6，ER G5/4 |
