Econom降损智能控制柜

产品概述

电网无功功率不足,导致没有足够的无功功率建立和维持用电设备正常的电磁场,致使用电设备端电压降低,不能在额定的技术条件下工作,影响用电设备正常运行。加重发电机、输电线路和变压器的负荷,产生损耗,浪费电能,影响输配电系统的经济性。严重不足会引起电网电压崩溃,造成严重事故。电动机需要从电源吸收无功功率来建立和维持旋转磁场使其正常运转,变压器需要无功功率通过一次绕组建立和维持交变磁场才能在二次绕组感应出电压。由于绝大多数负荷都具有电感特性,不仅要从电力系统中吸收有功功率做功,而且还要吸收无功能量以产生正常工作所必要的交变磁场。

用电系统自然功率因数低,则电源(发电设备)输出有功功率少,说明电源发出的能量未得到充分利用。要提高电源利用率,就必须提高用电系统的自然功率因数。电源电压一定时,自然功率因数越高,供电线路的无功电流越小,线路的热损耗也越小。因此,必须对电源系统无功功率进行控制,合理补偿、降低线损,消除不良影响。

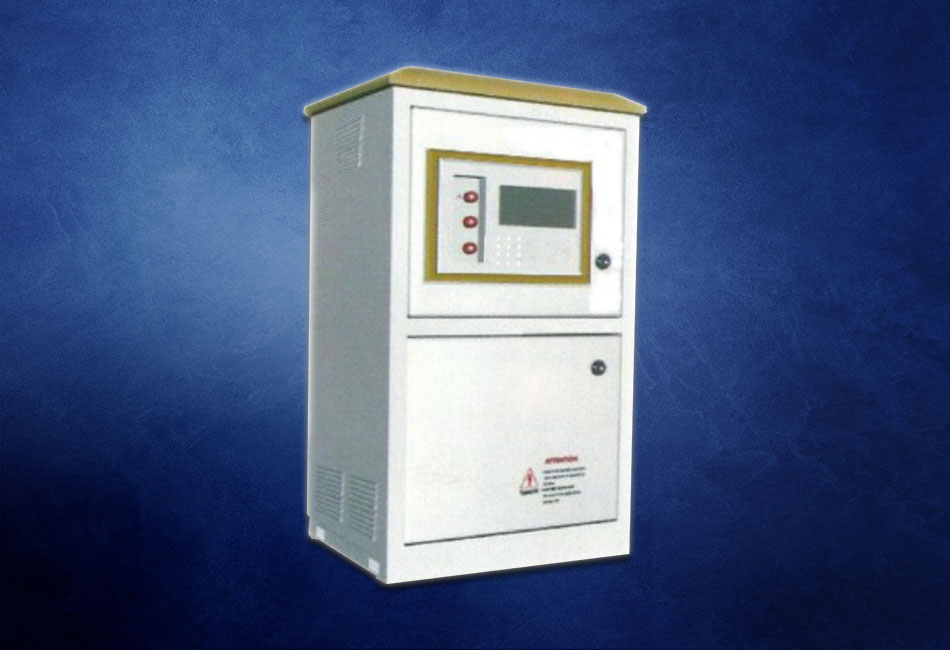

伯翔科技专门针对用电末端用户设计降损智能控制柜(ISVC)Econom。可减少负荷电能损耗,降低线路损耗,提高自然功率因数。

Econom符合我国«电力系统安全稳定导则»规定。可方便组合使用,成为无功功率综合控制系统(Automatic Control of Voltage and Power , 简称AVC),解决无功平衡(合理分布)问题。

AVC控制作用:

■ 维持无功基本平衡 保证电压质量合格

■ 使系统的功率损耗尽量减小

AVC的控制模式:
■ 电压-----无功功率控制模式
■ 电压-------功率因数控制模式

产品应用

Econom用于工业、商业三相380V交流电网中,负荷电能及线路损耗大,自然功率因数低的场所。应用于负载末端,也可适用于多路小负载的总线。可尽量靠近末端负载单独使用, 也可组合成无功功率综合控制系统 (AVC)进行布控使用。

技术优势

■ 运行方式:监视方式、手动方式、自动方式

■ 控制模式:无功功率模式、功率因数模式

■ 通信模式:GPRS、MODEBUS+GPRS、PLC+4G、WIFI+4G符合IEC 60870-5系列传输规约。

■ 存储模式:USB2.0 、移动智能终端(智能手机、PAD或PDA)安装智能手机APP V2.0

■ 支持自闭锁:闭锁限值设置合理,闭锁灵敏。具备检修模式

■ 支持涌流控制:涌流限值设置合理,防止严重的谐波过电流使电力器件损耗功率增加,导致异常发热。

■ 可选配液晶显示与按键:用户只需根据实际情况输入后系统会自动判别,使用起来非常方便。

产品优势

■ 提高功率因数,降低电网功率损耗和电能损失,提高电源的供电能力。

■ 改善供电电压质量、品质,减少发热和延长设备寿命。

■ 合理利用设备容量,挖掘设备潜力,节省供电线路投资。

■ 抗撞击、防腐蚀、无火警危险。使用寿命长,终身维护。

■ 采用自愈式器件,单体式设计,接线可靠。

■ 自闭锁,提供安全保证,符合国际电气标准。

■ 安装接线非常方便,基本免调试,可带电插拔。

产品选型
产品参数

技术参数 技术指标
工作电压 380VAC (三相四线)
工作频率 50Hz ~60Hz
工作温度 -20℃至70℃
工作温升 低于60度
相对湿度 0至98%
海拔高度 低于5000米
液晶显示与按键 蓝底白字液晶、16位按键

尺寸型号
产品型号 安装尺寸(mm) 长(mm) 厚(mm) 高(mm)
ES55/ES57 190×386 400 270 230
ES105/ES107 ES155/ES157 ES205/ES207 250×536 552 355 282
ES305/ES307 220×365 420 400 780
ES405/ES407 590 400 1100
ES305/ES307 420 430 1240

} else if (Model.IsMatch("IPCMultifunctionControl")) {
产品概述

机采原油使用新型智慧控制技术是提高泵效的一项重要措施,可以减少无功损耗、降低吨油耗电量、减少设备故障及井下事故发生、减轻采油工人日常工作量。智慧控制对于维护油井正常生产和精细化管理意义重大

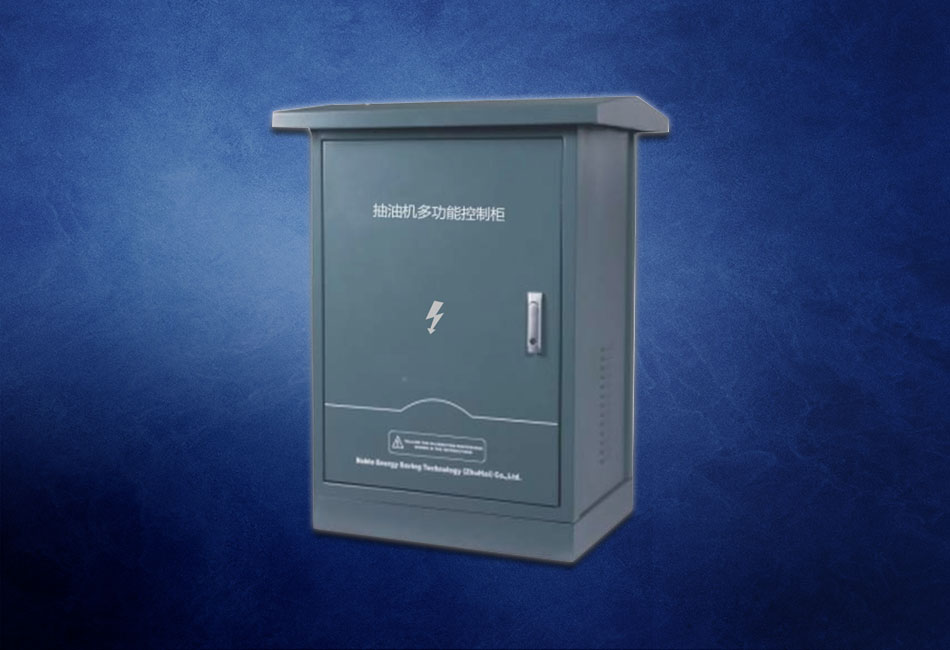

伯翔科技从智能化控制、通信方式多样性、减缓浪涌冲击等几个方面设计开发出一类新产品:抽油机多功能控制柜IPC(Intelligence Pumping Unit Controller)以及抽油机智慧管理系统IMS(Intelligence Margerment System)。应用于石油机械采油行业中对抽油机进行全自动检测、数据采集与管理、通信和控制及保护。操作简便,功能完备,使用简单。方便油田高效智能管理抽油机,减少油井事故,减轻采油人员工作量。实现对一个抽油机用电系统用电安全的有效控制,提高系统用电效率和安全保障。

技术优势

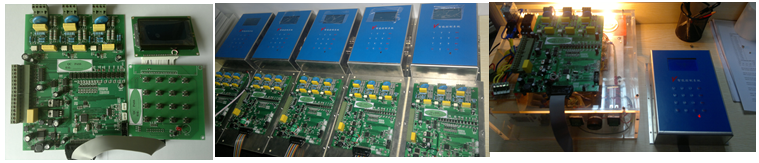

基于ARM微处理器控制技术,精密监测,模块化控件,符合节点控制系统要求。对电参量、涌流等快速、高精度测量,可接入其它传感测量模块实现:流量、压力、湿度、火灾预警、管线加热等数据采集与控制。
■选择采用MODBUS、WIFI、PLC(电力载波通信)、4G多种通信方式组合有效地实现信息传输。
■通过BX--ARM (V1.5)控制软件、BX--AVL (V1.0)PC端软件、BX--APP(V1.0)智能手机电力作业软件组合智慧管理系统(IMS)智慧管理每个IPC。符合国际标准协议:IEC 60870-5系列传输规约。 ■设计成多功能智能终端,实现多种模式多样化智能管理。
■调节方式:通信优先、时控优先(配合间采管理制度的实施)。
■运行模式:监视、手动、自动、检修
■通信模式:4G、MODEBUS+WIFI+4G、PLC+WIFI+4G、WIFI+4G。
■存储模式:USB,移动智能终端(智能手机、PAD或PDA)。
■状态识别:运行、停运、自停自起、自停手起、手起。
■支持报警:故障报警、检修提示,声光报警,时长可任意设置。
■巡检认证:通过移动智能终端可实现巡检认证与管理(数据信息、运行状态等)
■安全信号接口:配备“远方/就地”信号接口,关联的刀闸信号接口
■支持涌流控制:涌流限值设置合理,防止严重的浪涌使电力器件损耗功率增加,导致异常发热。
■可选配液晶显示与按键:多种功能、支持定时开关机,只需根据实际情况输入后系统会自动判别,使用方便。液晶模块低温技术保障液晶工作稳定,显示正常。

产品优势
经过设计改进,IPC具有优越的特点:
■ 智慧型,动态性能好,高性能,人性化设计,容量可根据需要而安装。
■ 精度高, 线性度好,灵敏度高,控制全面。
■ 允许负荷为综合性负载,带多种通信方式。
■ 电路之间完全绝缘,使用安全。
■ 具有完善的保护功能,可自动保护。
■ 选用控制组件可以对原有机采控制设备进行改造。
IPC是油田机采控制设备的最佳选择。
产品参数

技术参数 技术指标
额定电压 AC380V±10%
工作频率 50Hz
相间不平衡度 容许100%
绝缘要求 耐压2. 5KV
相对湿度 0~95%无结露
工作温度 -20℃~45℃
环境要求 通风良好
使用寿命 5年以上、终身维护

型号尺寸
产品型号 额定功率(KW) 长(cm) 厚(cm) 高(cm)
IPC-15 15KW 49 43 92
IPC-22 22KW 49 43 92
IPC-30 30KW 49 43 92
IPC-37 37KW 49 43 92
IPC-45 45KW 72 59 112
IPC-55 55KW 72 59 124
IPC-90 90KW 80 60 150
