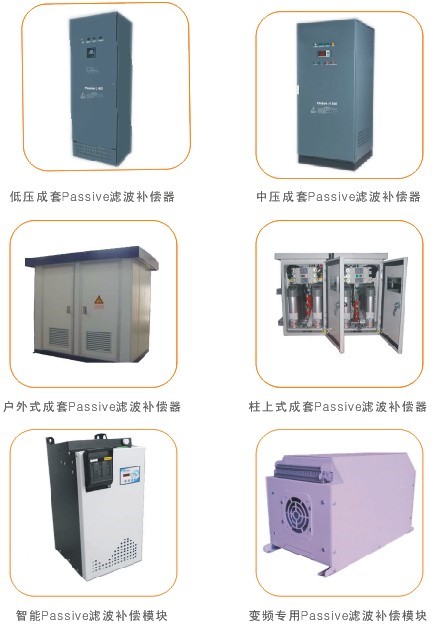

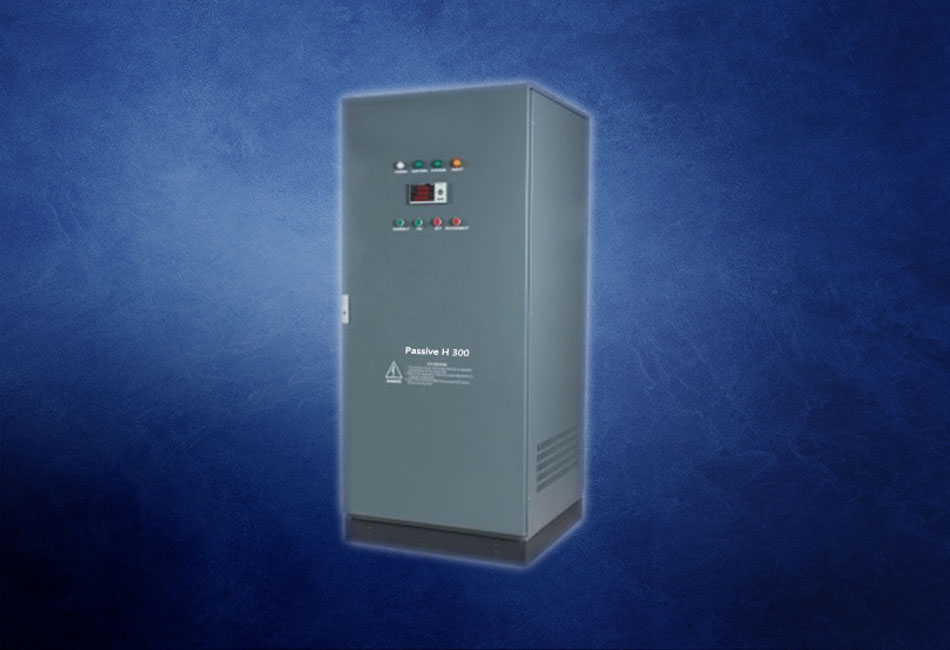

Passive系列滤波补偿器

产品概述

Passive系列滤波补偿器是伯翔科技针对用电设备电网实际情况而专门设计的,根据用户负载的情况个性化设计;采用晶闸管(或固态继电器)、复合开关和真空接触器进行投切,控制器可按谐波电流和功率因数进行投切;以对某次谐波或其以上次谐波形成低阻抗通路,以达到抑制高次谐波的作用。

Passive系列滤波补偿器可滤除非线性用户用电设备所产生的高次谐波,改善电流和电压波形,提高电能质量,解决谐波源对电网及用户的污染,确保电网用户的设备安全运行的同时还可补偿用户无功电力,提高功率因数和设备的安全性、稳定性和可靠性.

可广泛应用于机械、冶金、矿山、煤炭、化工、建材、生活小区等需要无功补偿的供用电系统。

产品应用

1.适用所有感性负载;
2.可以提高系统功率因数,提升用电效率,适用于功率因数较低或变化频繁、用电效率低的场所。
3.可使用于支路总线、配电间、低压总配电室;
4.适用于0.4-35KV交流电网。
5.可广泛应用于机械、冶金、矿山、煤炭、化工、建材、生活小区、高层建筑等谐波含量较小而需要无功补偿的供用电系统。

产品优势

1. 实时动态跟踪治理对象的电气参数变化,快速平滑的控制装置的三相输出谐波和无功功率。以稳定供配电电网电压。提高PCC点功率因数。降低线路损耗,提高输电线路输电能力。
2. 个性化设计,深入用户现场采集各项电气参数,研究分析数据精确设计,能有效滤除5、7、11、13等次数的特征次数谐波电流。投入先投入低次滤波支路,后投入高次滤波支路,切除反之。
3. 提高系统的静态和暂态稳定性,抑制工频过电压和谐振过电压。

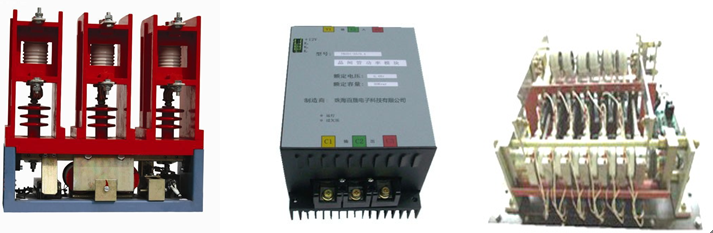

4. 高压TSC型SVC阀组,有可控硅晶闸管、固态继电器、真空接触器,复合开关等多种投切方式。具有分组/分相、手动/自动投切方式。装置按功率因数整定值自动进行投切。功率因数可提高到0.95以上。
5. 功率因数可提高到0.95以上,补偿次数的谐波电流值下降率≥70%,可以降低基波和畸变无功电流,且不产生无功返送,减少电费开支。
6. 控制器(包括微机控制系统,汉字显示面板和操作按键),完成无功计算退出指令发送等,参数设定和存储功能。
7. 设备具备完善的过电压、欠压、过流、缺相、短路(瞬时)、过载(延时)声光报警等多种保护。
8. 主要元器件采用自愈技术。元器件内还装有压力保护机构,当内部故障压力增大时,内线分离开路,元器件切出运行,起自保护作用。
9. 动态响应时间不超过10ms,输出时间不超出40ms,触发灵敏度<1º。
10. 完全自动控制,具备远程上位机功能。
11. 自动投切具备有循环投切、编码投切、顺序投切等多种投切方式。

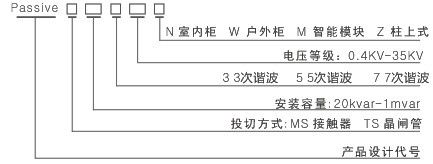

产品选型

Ochrona建议分别安装在主配电柜汇流母线上、各分支电路空气开关下端以及各分配电柜空气开关下端,形成一个网络。更好地消除浪涌的影响

运行条件
